Les circuits de la Ford Focus (suite)

Afin d'améliorer vos connaissances dans le domaine de la mécanique, j'ai créé ces quelques pages ...Certes ce ne sont que des schémas mais j'espère tout simplement qu'ils vous aideront à démystifier ce qui se cache autour de votre bien aimée ;=)


Le freinage

Le frein à main simplifié

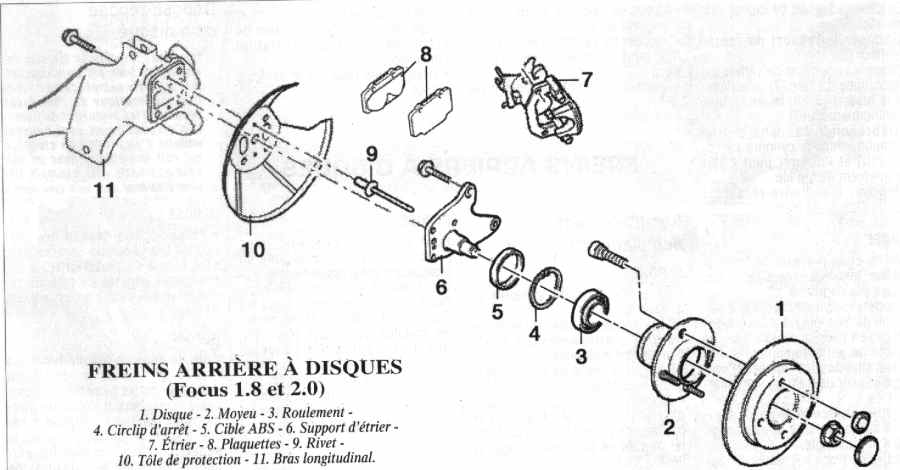

Les freins AR à disques

Ils équipent les 1,8 et 2L essence ainsi que la TDCi Diesel

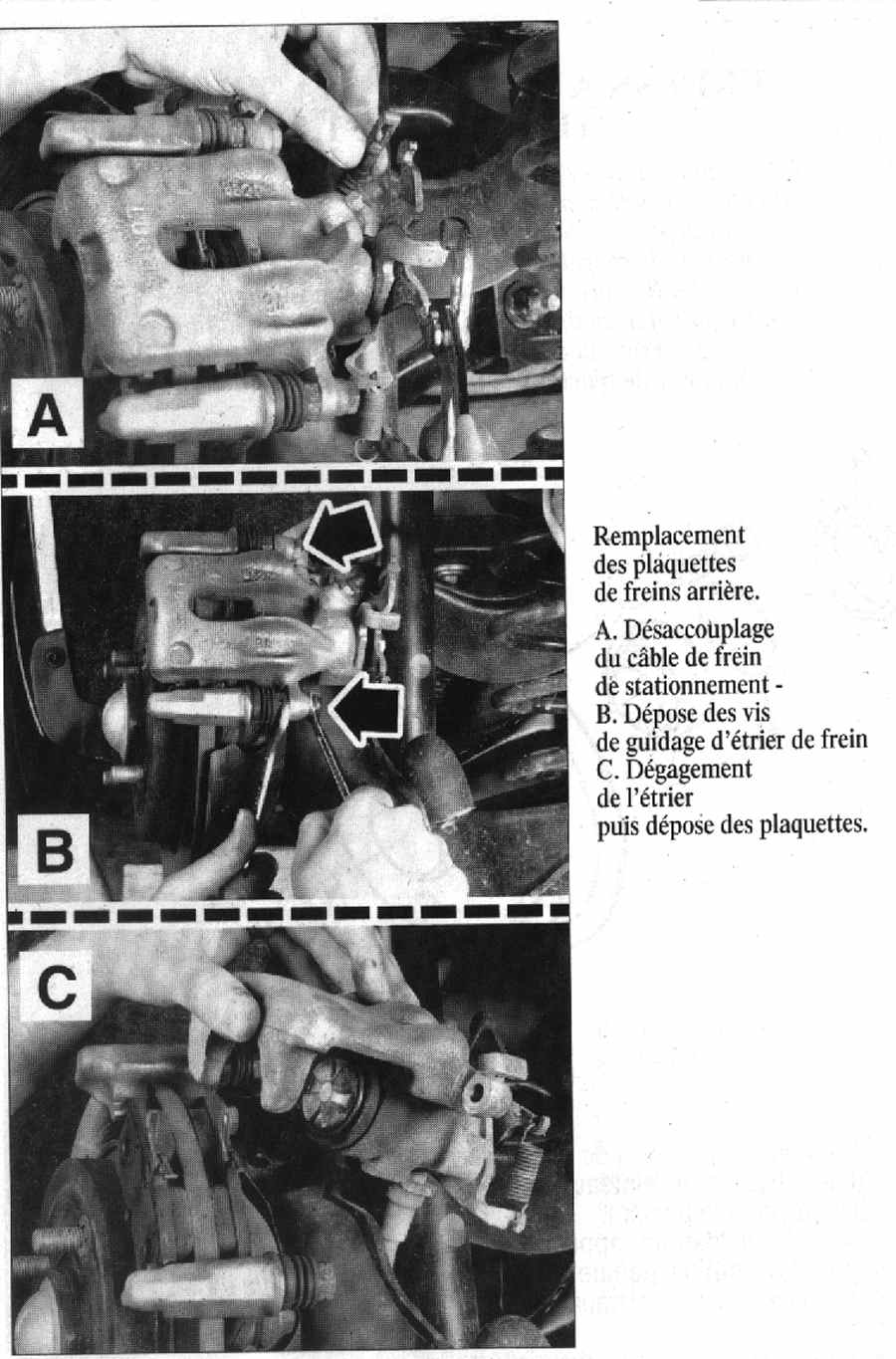

Les freins AR à disques

Dépose des plaquettes

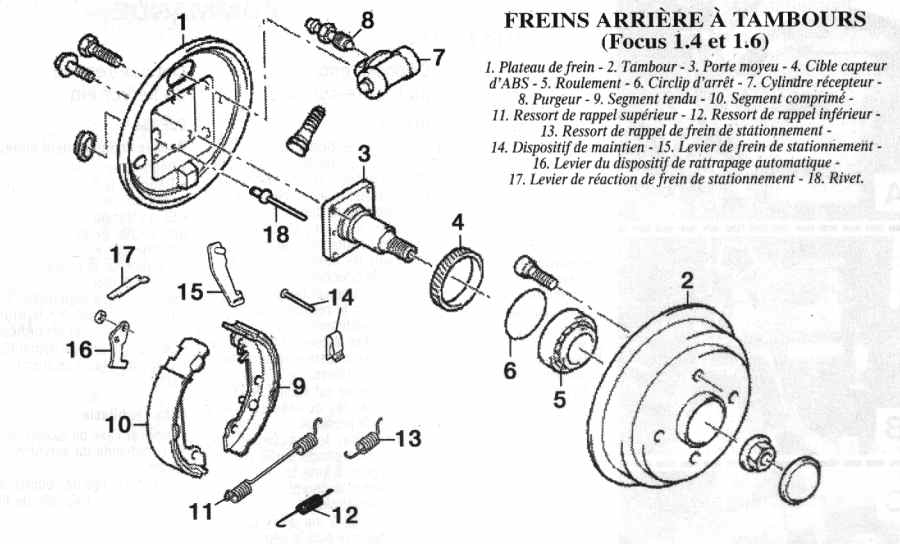

Frein AR à tambour 1,4L,1,6L et TDDi Diesel

Circuit simplifié des freins à tambour

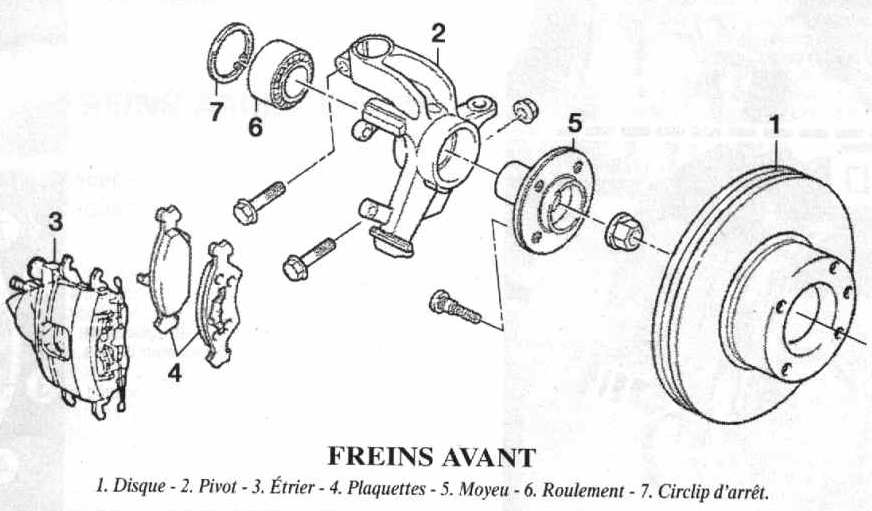

Frein AV à disques

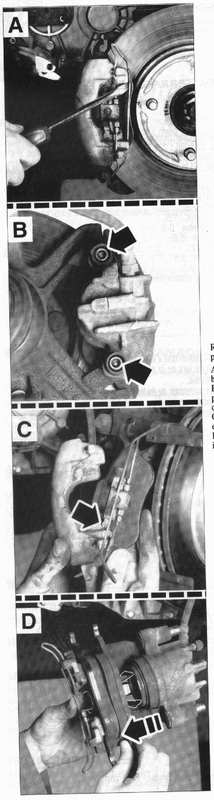

Dépose des plaquettes de frein à l'avant

Le freinage

La suspension et la transmission

Les circuits de refroidissement,de climatisation et d'alimentation de carburant

La distribution
